折板屋根用薄層芝緑化
工法K-TLF09-ZS折板屋根対応省管理薄層芝緑化(軽歩行型)
カンボー薄層芝緑化システムは、基盤に竹製のBLグリーンマット
を使用した軽量緑化システムです。
| 工法記号 | K-TLF09-ZS |
| 厚さ | 90mm |
| 重さ(湿潤) | 50kg/ｍ2 |
| 保水能力 | ３～４日 |
| 炭素固定 | ３kg/ｍ2 |
| 設計価格 | 27,800円/ｍ2 |

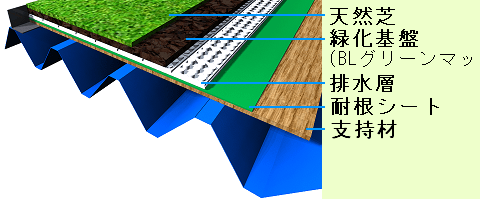

折板屋根用薄層芝緑化工法(K-TLF09-ZS)の特徴
設計価格：27,800円/ｍ2 (本体価格。防水層・自動潅水装置を除く。2009.1/1現在)
(「建設物価」屋上緑化工事掲載工法K-TLF07-ZSの改良型です)

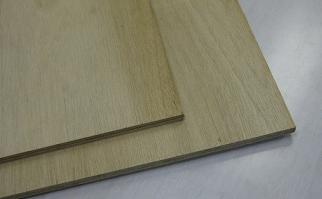

まず、屋根に支持材として防腐合板ＢＬプライウッドを設置します。
木材なので、金属製支持材の電解腐食[1]や、プラスチック支持材の紫外線劣化の危険はありません。

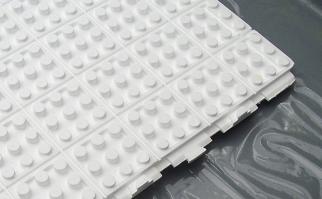

排水層・保水層は、次の散水まで水を保持するとともに、余剰な雨水を排水します。
植栽基盤のＢＬグリーンマットは、生分解性の天然素材100％です。
この基盤は容易に切断できるため、トレイ式と異なり、サイズは自由自在となります。
芝生は、高麗芝を標準としますが、施工後すぐに緑の芝生を楽しめる西洋芝を植えることも可能です。
- [1]電解腐食
- 種類の異なる金属が接触すると、イオン化傾向の違いにより腐食してしまいます。

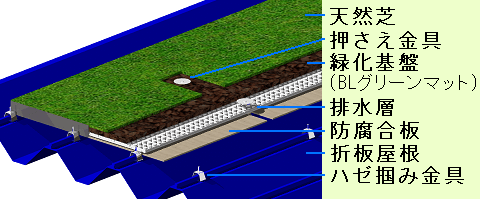

ハゼ式折板屋根・強風対応

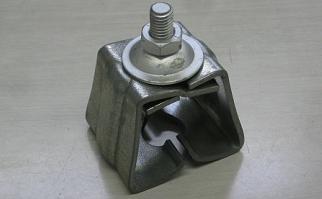

ハゼ式折板屋根やガルバリウム鋼板屋根では、「ハゼ掴み金具」の使用により、風の強い場所や大面積の緑化であっても、確実に芝生を屋根へ固定することができます。
嵌合式折板屋根の場合
瓦棒がある場合は、「ハゼ掴み金具」を使用します。
瓦棒を持たないタイプの嵌合式折板屋根では、屋根中央部でシステムを固定できないため、現時点では、風の強い場所や高所では緑化できません。
軽歩行型
工法K-TLF09-ZSは軽歩行型で、お手入れや休憩に必要な強度を確保しています。子供が走り回る程度は問題ありません。
施工に関して
施工手順・日数
| Ａ | Ｂ | 作業内容 | 備考 |
|---|---|---|---|
| 防水層改修 | 防水層改修を行う場合のみ | ||
| １ | １ | ＢＬプライウッド設置 | システム全体を支えます |
| ２ | 潅水配管設置 | 潅水装置を設置する場合のみ | |
| ３ | 見切り設置 | 見切りを設置する場合のみ | |
| ４ | ２ | 耐根層敷設 | |
| ５ | ３ | 排水層敷設 | |
| ６ | ４ | 保水層設置 | |
| ７ | ５ | 植栽基盤敷設 | |
| ８ | ６ | 芝張り | |
| ９ | ７ | 目土散布 | |
| 10 | 潅水装置完成 | 潅水装置を設置する場合のみ |
Ａ：見切り・潅水あり
工期３日・12人工/50ｍ2(荷揚げ別途)
Ｂ：見切りあり、潅水なし(最小仕様)
工期２日・８人工/50ｍ2(荷揚げ別途)
緑化システム設計価格表
折板屋根用薄層芝緑化(高麗芝型) K-TLF09-ZS 50ｍ2以上(標準仕様)| 品名 | 仕様 | 数量 | 単位 | 単価 | 金額 | 備考 | |
| 目土 | ＢＬパウダー | t=3mm | 250.0 | L | 60 | 15,000 | 40L/袋 |
| 植栽 | 高麗芝ソッド | t=20mm | 50.0 | ｍ2 | 1,000 | 50,000 | |
| 植栽基盤 | ＢＬグリーンマット | t=30mm | 200.0 | 枚 | 2,800 | 560,000 | 500×500×30㎜規格 |
| 保水層 | グリーンサムグレイン | φ2～5mm | 5.0 | 袋 | 1,400 | 7,000 | パーライト 50L/袋 |
| 排水層 | ソイレンマットM-30 | t=30mm | 50.0 | 枚 | 1,800 | 90,000 | |
| 耐根層 | ＢＬシート | t=0.1/0.15㎜ | 50.0 | ｍ2 | 200 | 10,000 | 防根シート |
| 支持材 | ＢＬプライウッド | t=12mm | 50.0 | ｍ2 | 3,700 | 185,000 | (折板によってはt=9mm) |
| 見切り材 | アルミアングル | L100×50 t=1.5mm |
30.0 | ｍ | 2,000 | 60,000 | 延長は形態による |
| 見切り施工費 | 30.0 | ｍ | 3,000 | 90,000 | 接着剤含む | ||
| 施工費(見切り以外) | 50.0 | ｍ2 | 6,460 | 323,000 | |||
| 合計 | 1,390,000 | ||||||
| １ｍ2当り単価 | 27,800 | 荷揚げ費別途 | |||||
| 品名 | 仕様 | 単価 | 単位 | 備考 | |
| 潅水装置 | 自動潅水装置・ミニスプリンクラー | 式 | 形状により別途見積もり | ||
| 自動潅水装置・散水パイプ | 式 | 形状により別途見積もり | |||
| 推奨防水 | クイックスプレーSK-K | t=1.5mm | 12,000 | ｍ2 | 材工共(必要な場合のみ) |
2009年１月１日設定。各部材のばら売りもできます。
自動潅水装置
面積が大きい場合や、旅行に行く可能性のある場合は、自動潅水装置の設置をお勧めします。
芝生の管理費
年間70,000円/50ｍ2
(自動潅水。弊社が年１回芝刈り・目土散布。京阪神地域)
管理費の目安
| 作業 | 年間費用 | 時期・頻度 |
| 潅水(水道代) | 20,000 | 自動潅水装置 |
| 芝刈り・目土散布 | 50,000 | 年１回冬期 |
防水工事と屋上緑化は、大阪府守口市の(株)カンボーまで
カンボー都市緑化研究所〒 570-0015 大阪府守口市梶町4-12-5 お問い合わせ
